БСПИ-3Л-МР
БСПИ-3Л-МР
БСПИ-3Л-МР - компактный и автономныйБлок связи и передачи информации БСПИ-3Л-МР позволяет осуществить максимально эффективную интеграцию с системой мониторинга распределительных сетей «КОМОРСАН». Система «КОМОРСАН» имеет собственный web-интерфейс для удобного управления с оперативного места диспетчера и предоставляет возможность уведомления с помощью SMS и e-mail. Система может быть интегрирована в любую использующуюся SCADA-систему по протоколу МЭК-104.
БСПИ-3Л-МР оборудован GSM/3G каналом передачи данных и радиоканалом ближней связи. Передача данных внутри комплекта (датчики и БСПИ) использует радиосвязь стандарта Bluetooth Low Energy (BLE) на частоте 2.4 ГГц.
Основные преимущества новой разработки
• повышенная устойчивость к помеховой обстановке в радиоэфире;
• повышенная пропускная способность канала данных;
• возможность использования мобильного телефона в качестве пульта управления;
• рассылка SMS-сообщений (до 5 номеров).
БСПИ-3Л-МР передаёт информацию от ИКЗ в систему по сети оператора сотовой связи. Благодаря использованию собственного протокола передачи данных и схемы обмена информацией, оптимизированных для крайне низкого энергопотребления, БСПИ-3Л-МР может питаться только от встроенных батарей и не требует никакого внешнего питания.
Параметры |
Значение |
Место установки |
На опору ВЛ |
Технология организации связи |
GSM/ GPRS/ 3G |
Количество подключаемых комплектов |
до 6 |
Протоколы связи |
Проприетарный |
Конфигурация |
Web-клиент, ПО ППИ-3 |
Индикация |
Блинкерное табло |
Самодиагностика |
Да |
Интеграция в КОМОРСАН |
Полная |
Интеграция в SCADA |
Через сервер КОМОРСАН |
Расстояния для коммуникации |
- Bluetooth между индикаторами и БСПИ (дальность до 50 м); - Bluetooth между индикатором и пультом (дальность до 100 м) |
Радиочастота |
2,4 ГГц стандартный сертифицированный протокол BLE |
Питание |
Батарея |
Батарея |
7 лет* |
Температурный диапазон |
– 40 С до + 70 С |
Класс защиты |
IP 65 по ГОСТ 14254-96 |
* при условии выхода БСПИ на связь 2 раза в день |

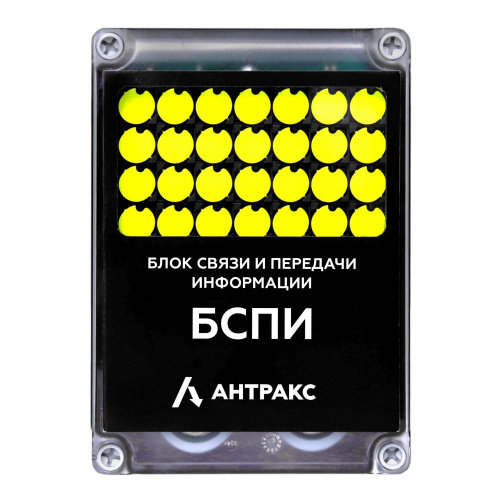

БСПИ-3Л-МР оснащён дополнительными средствами индикации аварийной ситуации — контрастными светоотражающими блинкерами. Обладая малым весом и размером, он легко крепится к опоре линии электропередачи. Это простое и экономичное решение для построения комплексной системы.
Блок связи и передачи информации БСПИ-3Л-МР работает с устройствами:
• Индикаторы короткого замыкания линейки ИКЗ-В3хЛ;
• Датчик обледенения ДО-3
