ДП-3

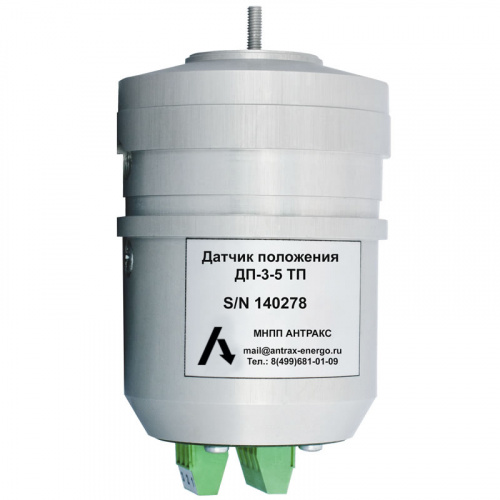

Датчик положения привода ДП-3
Датчик ДП-3 может работать с приводами ПДП-1, ПДП-4, МА-1, РНТ-13, а также с другими приводами, предусматривающими установку сельсин-датчиков типа БД404 или БД1404, или других датчиков с аналогичными габаритными размерами. Устанавливается датчик ДП-3 взамен сельсин-датчика и является электронным датчиком угла (энкодером) поворота привода со схемой преобразования сигнала.ДП-3 имеет различные интерфейсы для вывода значения угла поворота привода:
- интерфейс RS-485 предназначен для передачи информации о ступени регулирования трансформатора в системы АСУ ТП или в указатели положения типа УП 25 в цифровом виде по протоколу MODBUS;
- аналоговый интерфейс «Токовая петля» предназначен для передачи информации о ступени регулирования трансформатора в указатели положения типа УП 25/ УП 4 или системы АСТУ. При использовании данного интерфейса ДП-3 может выполнять функцию резистивных датчиков приводов MZ-2, MZ-4, EM1, MR, ED-S.
Это позволяет использовать его для подключения автоматики защиты и управления трансформатором производства компаний Simens и ABB совместно с отечественными приводами ПДП-1, ПДП-4, МА-1, РНТ-13 и другими.
Датчик положения привода ДП-3-У
Датчик ДП-3-У аналогичен датчику ДП-3 за исключением напряжения питания. Диапазон напряжения питания ДП-3-У: 5 В – 12 В ± 5%.
| Характеристики/ Наименование модели | ДП-2 | ДП-3 | ДП-3-У | ДП-4 | ДП-5 |
| Габаритные размеры, мм | Ø67х107 | Ø67х118 | Ø67х118 | 45х88х62 | 27x88x77 |
| Резистивный выход | + | - | - | - | - |
| Суммарное сопротивление резистора датчика | 100 Ом ± 20% | - | - | - | - |
| Аналоговый выход по напряжению | - | - | - |
0-5 В 0-24 В |
- |
| Аналоговый выход «Токовая петля» | - |
0-20 мА 0-5 мА 4-20 мА |
0-20 мА 0-5 мА 4-20 мА |
0-20 мА 0-5 мА 4-20 мА |
- |
| Цифровой выход RS-485 | - | Протокол MODBUS | Протокол MODBUS | Протокол MODBUS | - |
| BCD-выход | - | - | - | - | + |
| Совместимые указатели | УП 2, УП 23, УП 25 | УП 25, УП 4, УП 41 | УП 25, УП 4, УП 41 | УП 2, УП 23, УП 25, УП 4, УП 41 | УП 25 |
| Приводы | ПДП-1, ПДП-4, ПДП-4У, РНОА, РНОА-110, РНОА-220, РНТ-13, РНТ-18, РНТ-20, РНТ-20А, МА-1, МАК-1, МАК-1/49, ЗРНОА-110/1000, ПМ-2М, ПБВ | МЗ-2, МЗ-3, МЗ-4 | EM-1, СМА-7, СМА-9, SHM, MR, ED | ||
| Полный угол поворота | 275±15° | 360° (без стопора) | 360° (без стопора) | 360° (без стопора) | - |
| Точность определения угла поворота | - | ± 2° | ± 2° | ± 1° | - |
| Напряжение питания | - | 5 В / 24 В ± 5% | 5 В / 12 В ± 5% | 5 В / 24 В ± 5% | 5 В / 24 В ± 5% |
| Срок службы, не менее | 15 лет | ||||
